BootLoader-蓝牙(远程串口)

Fsallen2025/10/20大约 5 分钟嵌入式技术开发stm32HC-05蓝牙BootLoaderpython进阶知识

BootLoader-蓝牙(远程串口)

注意事项：HC-05的VCC接3V3，实测5V无法使用
蓝牙模块只有在通信状态才会显示已连接蓝牙，打不开蓝牙串口参考：HC05和电脑蓝牙通讯

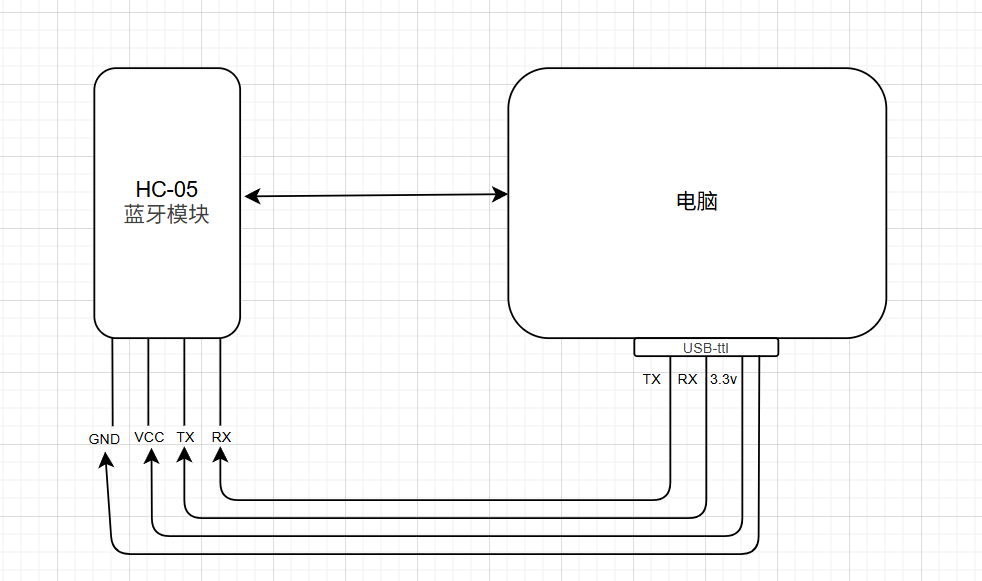

HC05-python-stm32的波特率必须都设置为同样的速率，我这里为9600

蓝牙模块讲解

总结：当成远程串口用就行

常用AT指令

波特率为38400

指令返回意义
ATok检测固件是否可用
AT+RESETok模块软件复位
AT+VERSION?+VERSION:<Param> OK获取固件版本
AT+NAME=nameok设置模块名字
AT+NAME?+NAME:<Param> OK返回模块名字
AT+PSWD="passwd"OK设置模块密码
AT+PSWD?+PSWD:<Param> OK获取模块密码
AT+UART=115200,0,0ok设置通信时的波特率
AT+UART?+UART:<Param1>,<Param2>,<Param3>
OK		获取串口参数

模块指示灯标志

  • 定时闪两下：已经连接蓝牙，处于通信状态
  • 快闪：未连接
  • 慢闪：工作模式，可使用AT指令调整参数（进入：保持按键按下，通电后松开按键即可）

测试流程

  1. 先进入工作模式，使用AT检查是否可用，
  2. 设置模块名字：AT+NAME=MyBluetooth
  3. 获取密码：AT+PSWD?
  4. 查看波特率：AT+UART?

嵌入式Flash操作

void Flash_Erase_App(void)
{
    FLASH_EraseInitTypeDef EraseInit;
    uint32_t PageError;
    // 解除Flash保护
    HAL_FLASH_Unlock();

    // F407: sector2(扇区2) = 0x08008000 开始
    EraseInit.TypeErase    = FLASH_TYPEERASE_SECTORS;
    EraseInit.Sector       = FLASH_SECTOR_2;
    EraseInit.NbSectors    = 6;  // 到 sector7(扇区7)
    EraseInit.VoltageRange = FLASH_VOLTAGE_RANGE_3;

    if (HAL_FLASHEx_Erase(&EraseInit, &PageError) != HAL_OK) {
        // 错误处理
    }
    // 开启保护
    HAL_FLASH_Lock();
}

HAL_StatusTypeDef Flash_Write(uint32_t addr, uint8_t *data, uint32_t len)
{
    HAL_StatusTypeDef status;
    HAL_FLASH_Unlock();

    for(uint32_t i=0; i<len; i+=4) {
        uint32_t word = *(uint32_t*)(data+i);
        status = HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr+i, word);
        if(status != HAL_OK) break;
    }

    HAL_FLASH_Lock();
    return status;
}

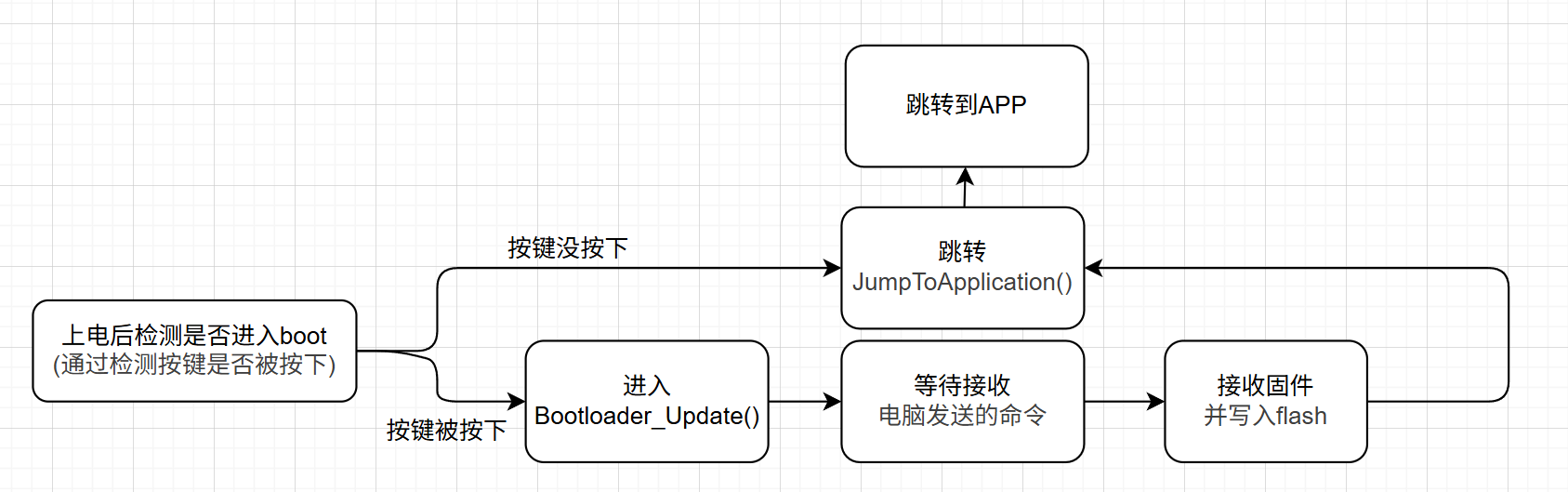

主要逻辑

固件发送与接收

Bootloader代码逻辑

void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;

    Flash_Erase_App();

    while(1)
    {
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);

        if(cmd == CMD_DATA) {
            uint16_t len;
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);

            Flash_Write(addr, buf, len);
            addr += len;

            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        else if(cmd == CMD_END) {
            HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
            break;
        }
    }
}

电脑_python--发送

python要先安装pyserial跑：pip install pyserial

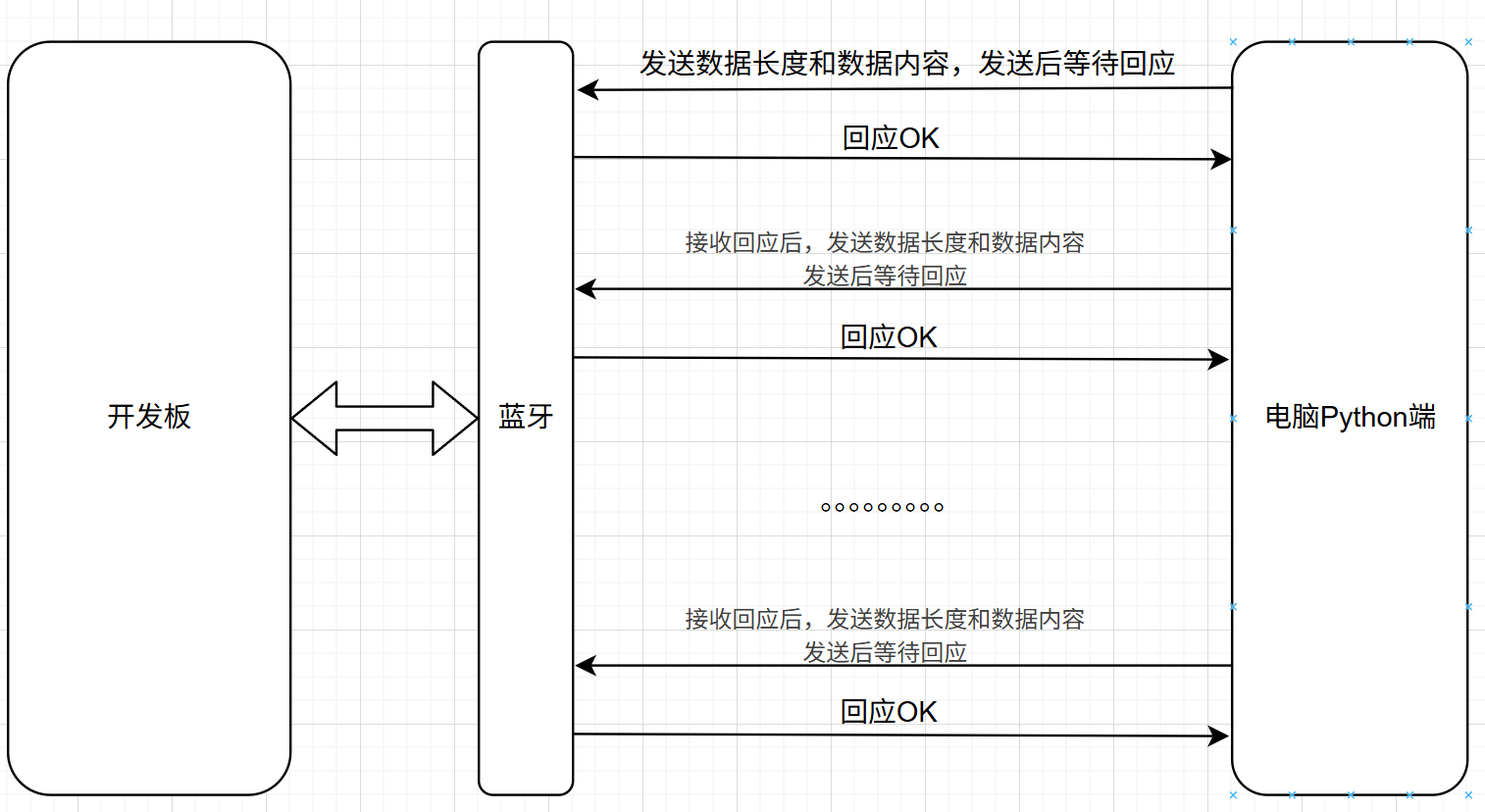

固件采用分批的形式发送，使用python脚本进行发送
ser = serial.Serial("COM4", 9600)这里的COM4需要改成你的com端口

import serial
import struct
# 初始化一个串口对象
ser = serial.Serial("COM4", 9600)

def send_data(data):
    ser.write(b"\x02")  # CMD_DATA
    # 把当前数据块的长度打包成两个字节的无符号整数（小端序）。
    # 比如 len(data) = 256，那么结果是 b'\x00\x01'，开发板端可以据此知道这包数据有多长。

    ser.write(struct.pack("<H", len(data)))
    ser.write(data)
    # 阻塞读取开发板发送的信息，确保是否传递成功
    print(ser.read(2))  # OK

with open("app.bin", "rb") as f:
    while True:
        # 每次循环读取256个数据
        chunk = f.read(256)
        if not chunk:
            break
        send_data(chunk)

ser.write(b"\x03")  # CMD_END
print(ser.read(4))  # DONE

stm32_蓝牙--接收

#define APP_ADDR 0x08008000
#define CMD_START 0x01
#define CMD_DATA  0x02
#define CMD_END   0x03
void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;
    // 擦除老APP,准备迎接新王
    Flash_Erase_App();

    while(1)
    {
        // 堵塞接收，根据先接收到的命令决定怎么做
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);
        // 数据命令，表示接收到的是数据
        if(cmd == CMD_DATA) {
            uint16_t len;
            // 获取长度
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            // 获取内容
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);
            // 写入内容
            Flash_Write(addr, buf, len);
            // 位移地址，准备写入后续内容
            addr += len;
            // 回应OK
            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        // 结束命令，表示接收完成，退出该函数
        else if(cmd == CMD_END) {
            HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
            break;
        }
    }
}

增加校验-CRC32

一、CRC32 是什么

CRC 全称 Cyclic Redundancy Check（循环冗余校验）。
CRC32 表示它使用的是 32位的多项式运算结果。
它不是“加法求和”那种简单校验，而是用一种二进制多项式除法的思想：

  • 把整个数据看作一个很长的二进制数；
  • 用一个固定的“生成多项式”去做模2除法；
  • 最后得到一个 32 位的余数；
  • 这个余数就是 CRC 校验码。

🧠 模2除法：相当于普通除法，但所有加减都用“异或（XOR）”。

二、CRC32 的作用

CRC32 不是用来“防黑客”或“加密”的，而是为了 检测传输或存储过程中的错误。
例如：

  • 你通过串口发送 100KB 的固件；
  • 中途某一字节丢了、翻转了；
  • STM32 收到的文件计算出的 CRC 不等于原始文件的 CRC；
  • → 说明传输错误，不执行更新。
    可以检测出几乎所有单比特错误、突发错误，非常可靠。

电脑端-python增加校验

import serial
import struct
import binascii
from tqdm import tqdm   # pip install tqdm

# 打开串口
ser = serial.Serial("COM4", 9600, timeout=2)

def send_data(data):
    # 发送数据包
    ser.write(b"\x02")                       # CMD_DATA
    ser.write(struct.pack("<H", len(data)))  # 长度
    ser.write(data)                          # 数据本体
    resp = ser.read(2)                       # Bootloader 回复 OK
    if resp != b"OK":
        raise Exception("Bootloader写入失败，返回: %s" % resp)

def send_end(crc32, total_size):
    # 通知 Bootloader 固件结束 + CRC
    ser.write(b"\x03")                       # CMD_END
    ser.write(struct.pack("<I", crc32))      # 4字节 CRC32
    ser.write(struct.pack("<I", total_size)) # 固件总长度（可选）
    resp = ser.read(4)
    if resp != b"DONE":
        raise Exception("Bootloader校验失败，返回: %s" % resp)

# ---------------- 主流程 -----------------
with open("app.bin", "rb") as f:
    data = f.read()

# 计算 CRC32（和 Bootloader 保持一致）
crc32 = binascii.crc32(data) & 0xFFFFFFFF
total_size = len(data)
print(f"固件大小: {total_size} 字节, CRC32 = 0x{crc32:08X}")

# 分块发送（带进度条）
chunk_size = 256
with tqdm(total=total_size, unit="B", unit_scale=True, desc="升级中") as pbar:
    for i in range(0, total_size, chunk_size):
        chunk = data[i:i+chunk_size]
        send_data(chunk)
        pbar.update(len(chunk))

# 通知结束
send_end(crc32, total_size)
print("固件升级完成 ✅")

stm32端-增加校验

在CRC校验算法中，数据被视为一个巨大的二进制数，代表一个多项式的系数。生成多项式（CRC32_POLY）就是用来与这个数据多项式进行“模2除法”运算的除数，最终得到的余数就是CRC校验值。

// 多项式 (Ethernet, ZIP, etc. 通用): 0x04C11DB7
#define CRC32_POLY 0xEDB88320UL
uint32_t crc32_calc(uint8_t *data, uint32_t length) {
    uint32_t crc = 0xFFFFFFFFUL;
    for (uint32_t i = 0; i < length; i++) {
        crc ^= data[i];
        for (uint8_t j = 0; j < 8; j++) {
            if (crc & 1) {
                crc = (crc >> 1) ^ CRC32_POLY;
            } else {
                crc >>= 1;
            }
        }
    }
    return ~crc;
}

bootloader逻辑改变

#define APP_ADDR 0x08008000
#define CMD_START 0x01
#define CMD_DATA  0x02
#define CMD_END   0x03
void Bootloader_Update(void)
{
    uint8_t cmd;
    uint8_t buf[256];
    uint32_t addr = APP_ADDR;

    Flash_Erase_App();

    while(1)
    {
        HAL_UART_Receive(&huart1, &cmd, 1, HAL_MAX_DELAY);

        if(cmd == CMD_DATA) {
            uint16_t len;
            HAL_UART_Receive(&huart1, (uint8_t*)&len, 2, HAL_MAX_DELAY);
            HAL_UART_Receive(&huart1, buf, len, HAL_MAX_DELAY);

            Flash_Write(addr, buf, len);
            addr += len;

            HAL_UART_Transmit(&huart1, (uint8_t*)"OK", 2, HAL_MAX_DELAY);
        }
        else if(cmd == CMD_END) {
            uint32_t host_crc, host_size;
			HAL_UART_Receive(&huart1, (uint8_t*)&host_crc, 4, HAL_MAX_DELAY);
			HAL_UART_Receive(&huart1, (uint8_t*)&host_size, 4, HAL_MAX_DELAY);

			// 自己计算 CRC32
			uint32_t calc_crc = crc32_calc((uint8_t*)APP_ADDR, host_size);

			if (calc_crc == host_crc) {
				HAL_UART_Transmit(&huart1, (uint8_t*)"DONE", 4, HAL_MAX_DELAY);
			} else {
				HAL_UART_Transmit(&huart1, (uint8_t*)"FAIL", 4, HAL_MAX_DELAY);
			}
            break;
        }
    }
}
